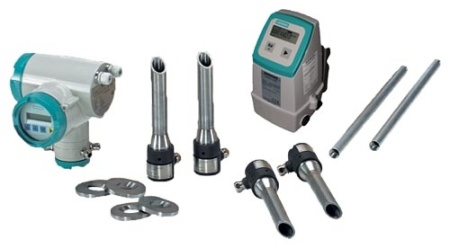

Ультразвуковой расходомер на базе времени прохождения сигнала SONOKIT предназначен для модернизации оборудования на существующих трубопроводах. Набор имеет все необходимые детали и специальные инструменты для выполнения установки в качестве одно или двухканального расходомера.
Набор предназначен для установки на пустых трубах или трубах под давлением без необходимости прерывания технологического процесса (врезка без остановки процесса).
Подробности
0 руб.
Под заказ
Хочу дополнительную СКИДКУ!
Под заказ
Данный товар можно заказать
Спросите СВОЮ СКИДКУ! т: +7 (812) 628 78 87
Минимальная сумма заказа 1000 руб.
Минимальная сумма заказа 1000 руб.
Характеристики
Тип оборудования
—
SONOKIT
Позвоните узнайте СВОЕ индивидуальное предложение!
Цена Не является публичной офертой.
Цена Не является публичной офертой.
Технические характеристики
Конструкция
Контейнер для SONOKIT содержит все необходимые детали для установки ультразвукового расходомера на существующие трубы в зависимости от выбранных при заказе вариантов:
Обозначение при заказе
| 7ME 3210 | – | ХХ |
|
X | Х | X | – | X | X | Х |
|
X XXX |
|
|
|
1 |
|
2 | 3 | 4 |
|
5 | 6 | 7 |
|
8 |
1
| DN |
Установка |
|
| 100 (4") | 100 | 1 P |
| 125 (5") | 150 | 1 T |
| 150 (6") | 220 | 2 B |
| 200 (8") | 380 | 2 F |
| 250 (10") | 600 | 2 K |
| 300 (12") | 850 | 2 P |
| 350 (14") | 1000 | 2 T |
| 400 (16") | 1300 | 3 B |
| 450 (18") | 1700 | 3 F |
| 500 (20") | 2200 | 3 K |
| 550 (22") | 2600 | 3 P |
| 600 (24") | 3200 | 3 T |
| 650 (26") | 3600 | 4 B |
| 700 (28") | 4200 | 4 F |
| 750 (30") | 4800 | 4 K |
| 800 (32") | 5500 | 4 P |
| 900 (36") | 7500 | 5 B |
| 1000 (40") | 9000 | 5 K |
| 1100 (44") | 10000 | 5 P |
| 1200 (48") | 13200 | 5 T |
| Только для FUS060 | ||
| 1300 (52") | 14000 | 6 А |
| 1400 (56") | 16800 | 6 C |
| 1500 (60") | 19000 | 6 E |
| 1600 (64") | 22800 | 6 G |
| 1700 (68") | 25000 | 6 J |
| 1800 (72") | 27600 | 6 L |
| 1900 (76") | 31000 | 6N |
| 2000 (80") | 36000 | 6Q |
| 2100 (84") | 37000 | 6S |
| 2200 (88") | 42000 | 6U |
| 2300 (92") | 45000 | 6W |
| 2400 (96") | 51000 | 7А |
2 - Метод установки
| Пустая труба (вкл. держатель преобразователя и монтажные пластины). Выравнивающие шпильки и инструменты заказываются в качестве аксессуаров | А |
| Врезка без остановки процесса, монтаж под давлением (монтажные пластины не включены). Специальные средства для монтажа заказываются отдельно | B |
| SONOKIT для монтажной ленты (DN 200 ... DN 1800) (держатель преобразователя и монтажные пластины не включены, монтажная лента заказывается отдельно) | C |
3 - Держатель преобразователя
| Нет (для монтажной ленты) | 0 |
| Углеродистая сталь, длина = 160 мм, монтажные пластины из углеродистой стали | 1 |
| Нержавеющая сталь, длина = 160 мм, монтажные пластины из нержавеющей стали | 2 |
| Нержавеющая сталь, длина = 230 мм, для бетонной трубы (DN 600 ... DN 2400) | 3 |
4 - Типы преобразователя и допуск
| IP67 (NEMA 4X/6), корпус PA, PN 40, уплотнительное кольцо, 100 °C (212 °F), без допуска | 1 |
| IP68, корпус из нерж. стали, PN 40, уплотнительное кольцо, 180 °C (356 °F), одобрение Ex d ATEX (только со стандартным FUS060) | 2 |
| Корпус IP68 PA, набор для заливки Sylgard, PN 40, уплотнительное кольцо, 100 °C (212 °F), без допуска | 3 |
| Корпус IP68 из нержавеющей стали, набор для заливки Sylgard, PN 40, уплотнительное кольцо, 200 °C (392 °F), без допуска | 4 |
| Корпус из нержавеющей стали IP67 SS, PN 40, уплотнительное кольцо, 190 °C (374 °F), тип Ex i, допуск ATEX (только с FUS060 Ex) | 5 |
5 - Кабельные вводы
| Кабельные вводы M20 для преобразователей и M25/20/16 x 1.5 для измерительного преобразователя (FUS080 только M20) | 1 |
| Кабельные вводы ½" NPT для преобразователей и измерительного преобразователя (только с FUS060) | 2 |
6 - Версия измерительного преобразователя SITRANS FUS060 (только DN 100 ... 2400 (4" ... 96")
| IP65 (NEMA 4), 120/230 В перем. тока | N |
| IP65 (NEMA 4), 24 В перем./пост. тока | P |
| IP65 (NEMA 4), 24 В перем./пост. тока, версия Ex | Q |
6 - Версия измерительного преобразователя SITRANS FUS080 (только DN 100 ... 1200 (4" ... 48"))
Программное обеспечение PDM и адаптер IrDA для изменения настроек заказываются отдельно, см. аксессуары FUS080.
| IP67/NEMA 4X/6 115 ... 230 В перем. тока | U |
| IP67/NEMA 4X/6 3.6 В, версия с аккумуляторной батареей, вкл. двойную батарею | V |
| IP67/NEMA 4X/6 115 ... 230 В перем. тока, вкл. одинарную аккумуляторную батарею 3,6 В для резервного питания | W |
| IP67/NEMA 4X/6 3.6 В, версия с аккумуляторной батареей, (батарея не входит в состав поставки) | X |
7 - Выходной модуль измерительного преобразователя
| Измерительный преобразователь | |
| Импульсный выход и (или) выход сигнализации (стандартный для FUS080) | А |
| Измерительный преобразователь | |
| HART, один импульсный, один релейный выход | B |
| HART Ex, один импульсный, один релейный выход | C |
| PROFIBUS PA, один импульсный/частотный выход | D |
8 - Коаксиальные кабели преобразователя [только с FUS080, кабели 15 и 30 м, 70°C (158 °F)]
| 2 x 3 м, макс. 70 °C (158 °F), единственный вариант для Ex i | 0 |
| 2 x 15 м, макс. 70 °C (158 °F) | 1 |
| 2 x 30 м, высокотемп. макс. 200 °C (392 °F) | 2 |
| 2 x 30 м, макс. 70 °C (158 °F) | 3 |
| 2 x 60 м, макс. 70 °C (158 °F) | 4 |
| 2 x 90 м, макс. 70 °C (158 °F) | 5 |
| 2 x 120 м, макс. 70 °C (158 °F) | 6 |
| 2 x 3 м, высокотемп. макс. 200 °C (392 °F) единственный вариант для Ex i | 7 |
| 2 x 15 м, высокотемп. макс. 200 °C (392 °F) | 8 |
Специальная версия (добавьте код заказа):
| Без кабеля для преобразователя, длина кабеля 2 x 3 м, единственный вариант для Ex i | 9 R 0 A |
| Без кабеля для преобразователя, длина кабеля 2 x 15 м | 9 R 0 B |
| Без кабеля для преобразователя, длина кабеля 2 x 30 м | 9 R 0 C |
| Без кабеля для преобразователя, длина кабеля 2 x 60 м | 9 R 0 D |
| Без кабеля для преобразователя, длина кабеля 2 x 90 м | 9 R 0 E |
| Без кабеля для преобразователя, длина кабеля 2 x 120 м | 9 R 0 F |
