Для эффективной работы счетчика с такими объемами воды крыльчатка в проточной части приборов этого типа заменена вращающейся на горизонтальной оси «турбинкой», расположенной вертикально к водяному потоку. Такая конструкция обеспечивает заявленные технические и метрологические характеристики турбинного расходомера.
Счетчики турбинные сухоходные с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм изготовлены по ТУ 4213-201-18151455-2002 и измерения объем сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С и горячего водоснабжения от +5 до +150 °С при давлении до 1.6 МПа (16 кгс/см2).
Особенности
Способ установки
Технические характеристики
| Наименование основных технических характеристик | Норма для счетчиков с DN | ||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|
Расход воды, м3/ч, для счетчиков: Холодной воды ВСХН, ВСХНд в диапазоне t ͦ C |
+ 5.............. + 50 |
||||||||
| • наименьший Qmin Класс В | 0,45 | 0,45 | 0,45 | 0,5 | 0,6 | 1,5 | 1,8 | 4,0 | 10,0 |
| • переходный Qt Класс В | 0,9 | 0,9 | 1,0 | 0,8 | 1,8 | 2,0 | 4,0 | 6,0 | 16,0 |
| • номинальный Qn Класс В | 30 | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 |
| • наибольший Qmax Класс В | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 |
| • порог чувствительности, м3/ч, не более | 0,15 | 0,15 | 0,2 | 0,25 | 0,25 | 0,5 | 1,0 | 1,5 | 3,0 |
| Горячей воды ВСТН, ВСГН, в диапазоне t ͦ C | + 5.............. + 150 | ||||||||
| • наименьший Qmin Класс В | 0,7 | 0,7 | 1,0 | 1,6 | 2,4 | 4,0 | 6,0 | 10,0 | 20,0 |
| • переходный Qt Класс В | 1,5 | 1,6 | 2,0 | 3,2 | 4,8 | 8,0 | 12 | 20 | 40 |
| • номинальный Qn Класс В | 15 | 15 | 25 | 45 | 70 | 100 | 150 | 250 | 500 |
| • наибольший Qmax Класс В | 30 | 30 | 60 | 90 | 140 | 200 | 300 | 500 | 1000 |
| • порог чувствительности, м3/ч, не более | 0,25 | 0,25 | 0,3 | 0,35 | 0,6 | 1,1 | 2,0 | 4,0 | 8,0 |
| Расход воды при потере давления 0,1 кгс/см2 (0,01 МПа) | 26 | 38 | 40 | 100 | 128 | 170 | 310 | 550 | 800 |
| Цена одного импульса, л/имп для ВСТН, ВСХНд (по заказу) | 100 | 1000 | |||||||
| Наибольшее значение роликового указателя счетного механизма, м3 | 999999 | 999999х10 | |||||||
| Присоединение к трубопроводу | фланцевое | ||||||||
| Масса, кг, не более | 7,9 | 9,9 | 10,6 | 13,3 | 15,6 | 18,1 | 40,1 | 51,1 | 75,1 |
| Межповерочный интервал | для холодной 6 лет / для горячей 4 года | ||||||||

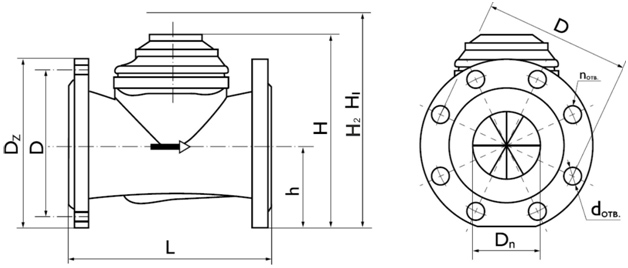

ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры, мм, не более
| DN | Dz | D | L | h | H* | H1* | H2* | n отв | d отв |
| 40 | 150 | 110 | 200 | 65 | 177 | 277 | 186 | 4 | 18 |
| 50 | 165 | 125 | 200 | 72 | 187 | 287 | 193 | 4 | 18 |
| 65 | 185 | 145 | 200 | 83 | 197 | 297 | 205 | 4 | 18 |
| 80 | 200 | 160 | 225 | 95 | 219 | 339 | 224 | 4 | 18 |
| 100 | 220 | 180 | 250 | 105 | 229 | 349 | 234 | 8 | 18 |
| 125 | 250 | 210 | 250 | 120 | 257 | 477 | 250 | 8 | 18 |
| 150 | 285 | 245 | 300 | 135 | 357 | 582 | 354 | 8 | 22 |
| 200 | 340 | 300 | 350 | 160 | 382 | 607 | 380 | 12 | 22 |
| 250 | 400 | 360 | 450 | 193 | 427 | 652 | 427 | 12 | 26 |
* Н - ВСГН, ВСХН / Н1 - ВСГНд, ВСХНд, ВСТН / H2 - ВСХН, ВСХНд IP68

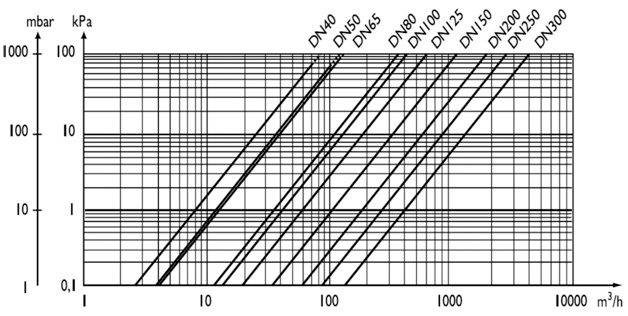

РАСЧЕТ ПОТЕРИ ДАВЛЕНИЯ
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| К | 1,479 | 0,692 | 0,625 | 0,1 | 0,061 | 0,0346 | 0,0104 | 0,0033 | 0,00156 |
где: P - потеря давления на счетчике (кг/см²); K - коэффициент гидравлического сопротивления указанный в таблице; Q - расход м3/ч
Формула расчета потери давления на счетчике ∆P=K*Q2*10-4
